De ombouw van de T5

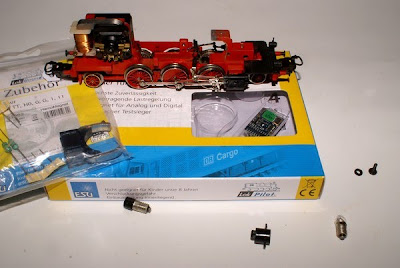

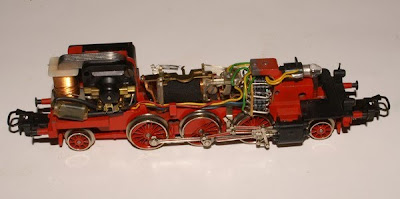

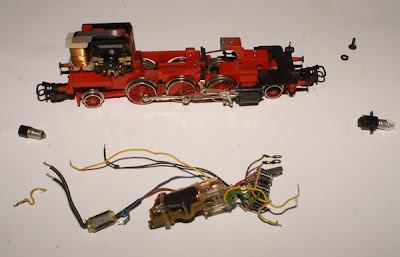

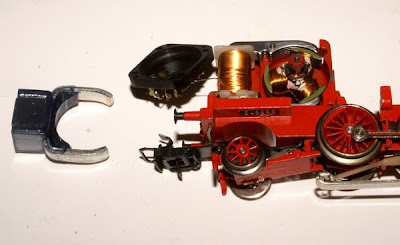

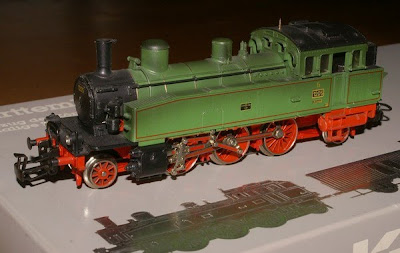

Van Fulco, die hier niet genoemd wil worden, had ik begin dit jaar een 125 jaar Märklin set gekocht. Met een fraaie kleine tenderlokomotief die heel graag omgebouwd wilde worden naar digitaal. Omdat gistermiddag (woensdag) het grut op school, bij Suus of achter de PS2 zat, had ik alle tijd voor de ombouw! Ik kan waarschijnlijk het beste beginnen met de opmerking dat het inbouwen van een decoder steeds lastiger wordt als de lok kleiner is. En de kap van deze lok ging er ook niet makkelijk af. De ombouw begint dan met het verwijderen van aanwezige electronica en omkeerrelais.De in te bouwen componenten zijn een permanent magneet en een ESU decoder. De elektrische magneet van de wisselstroommotor moet vervangen worden door een permanentmagneet waardoor de motor een gelijkstroommotor wordt.

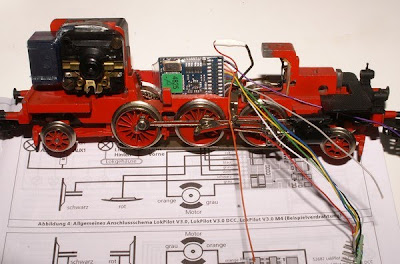

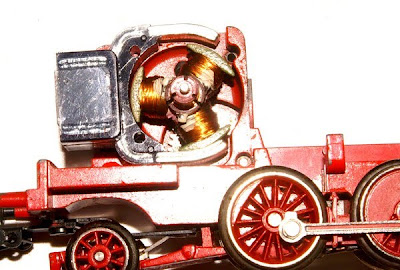

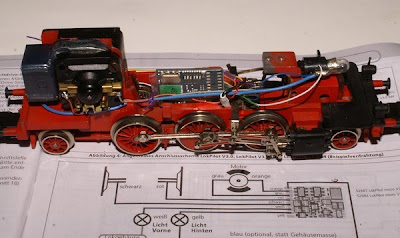

Marklin heeft 3 soorten motoren die in bijna alle loks ingebouwd worden. De kenner ziet direct dat dit een trommelcollectormotor is. Dan plak ik de decoder in de lok en begint het aansluiten van de bedrading volgens het boekje.

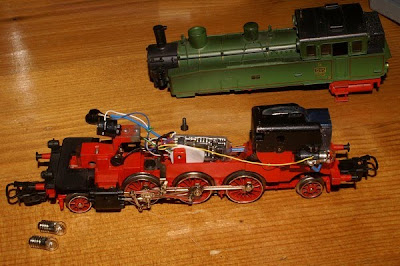

Als massa, voeding en beide motordraden aangesloten zijn moet de lok het eerste testrondje rijden. Vervolgens moet de verlichting goed om aangesloten worden. Oeps, één lampje valt op de grond en is weg, de andere brandt direct door.Gelukkig wil Madelon, die hier ook niet genoemd wil worden, vanmiddag een paar nieuwe 18v lampjes voor me halen zodat vanavond de ombouw afgerond kan worden.Een afdekplaatje kan gezien de ruimte onder de kap en het gewijzigde formaat van het lampje niet meer gemonteerd worden zodat er licht onder de lok doorschijnt. Misschien dat ik daar nog iets aan ga doen.

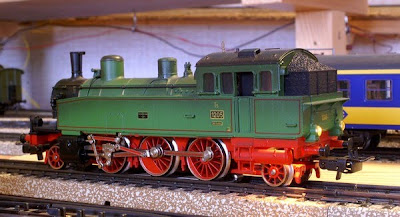

Verder is de ombouw geslaagd en rijdt de lok al uitstekend zijn rondjes!
