Over zichtbaarheid


Om de zichtbaarheid van de trein te vergroten moet deze in Nederland voorzien zijn van een groot wit vlak.


(hierboven de bij vorig bericht vergeten beige-blauwe 151)

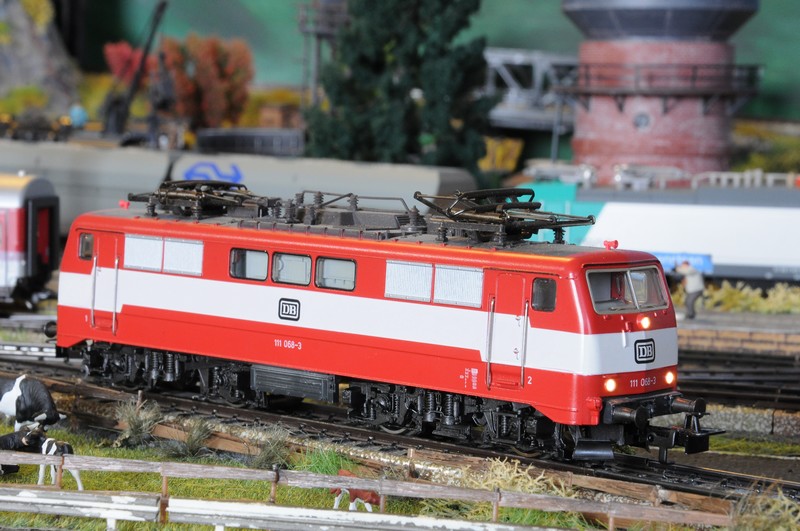

Deze 111 is een voorbeeld van het Duitse experimenteren met witte lijnen om de zichtbaarheid te verbeteren.



De precieze omvang van het Nederlandse witte vlak staat ergens in de regeltjes die ILT heeft verzonnen, hierin ook de ingangsdatum van deze verplichting.



De serieuze modelspoorder kan geen moderne locomotieven op een Nederlandse spoorbaan inzetten die niet aan die regeltjes voldoen!

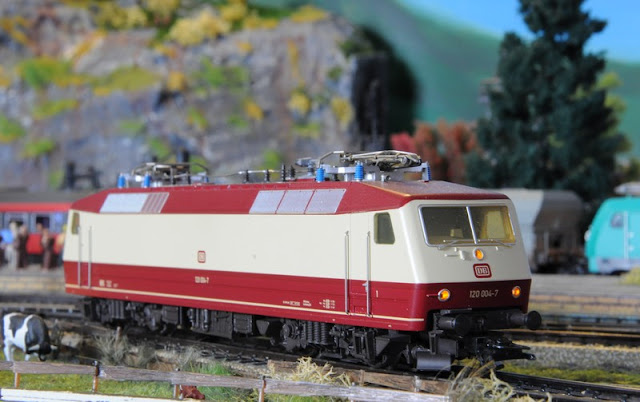

(De 120 is zonder witte strepen vrijwel onzichtbaar....)

Dat was een dilemma toen ik op zoek was naar een bouwserie 189, de Duitse variant heeft een smallere streep en de Nederlandse versie heeft echt een groot wit vlak.



Uiteraard maakt het uit, de verkeersdeelnemer bij de spoorwegovergang



ziet een trein met zo'n wit vlak toch veel beter aankomen.

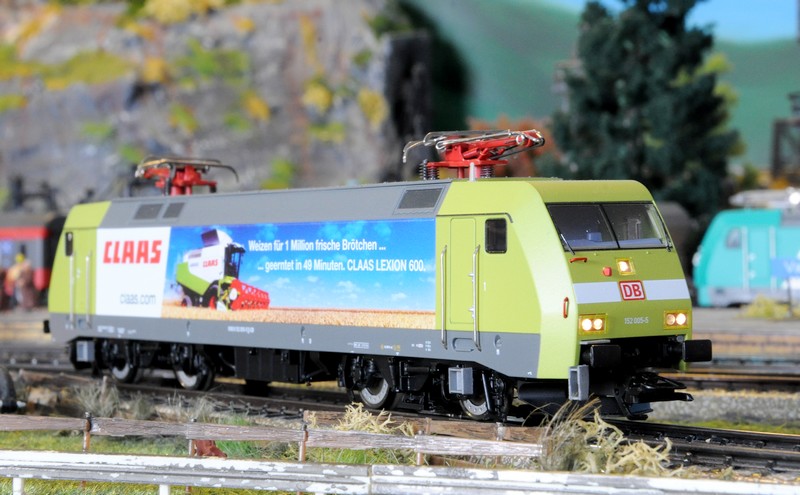

Ook indien het gaat om een vrolijk



groen gespoten reclamelocomotief!



Als ik de SBB Vectron kritisch bekijk dan vermoed ik dat dit exemplaar



met deze print nooit toestemming gaat krijgen om in Nederland te rijden.



De Siemens fabriekslocomotief heeft gelukkig wel een groter wit oppervlak,



 en zou wat betreft witte vlakken vast zo toegelaten worden.



Hachelijk?
